1
Cylindrée
330
2
Année
2003
3
Finition
MAGNUM 330 4X4 - A03CD32AA/AB/AC/FB
4
Catalogue pièces
SUPPORT TRANSMISSION
5

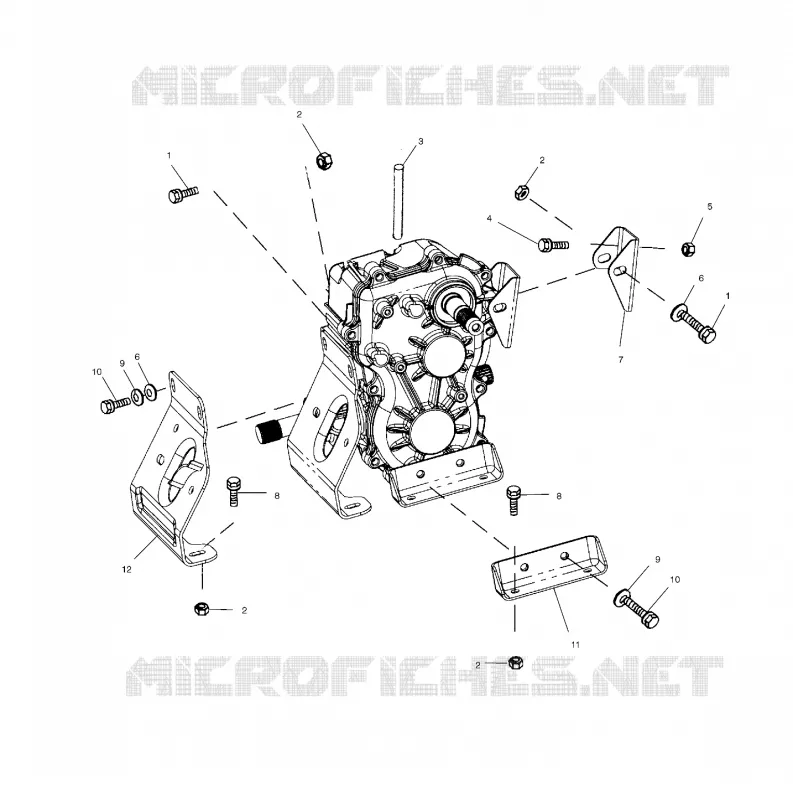

Vue éclatée
Catalogue pièces
BRAS OSCILLANT/REAR SUPPORT PONT
par
FRONT FREIN
SUPPORT TRANSMISSION
-
1
1
2
2
2
2
3
4
5
6
6
7
8
8
9
9
10
10
11
-
1
2
3
4
5
6
7
8
9
10
11
-
-
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible
1
SCREW
7515417
9999999
Non disponible
2
NUT
7547108
$8,99 Prix unitaire TTC
3
HOSE-POLY CLEAR 3/8 OD 1/4 ID
8450003100
Non disponible
4
SCREW
7515398
9999999
Non disponible
5
FLANGE NUT
7542321
$1,99 Prix unitaire TTC
6
WASHER FLAT
7555976
$6,99 Prix unitaire TTC
7
MOUNT R.TRANSMISSION
5242819067
Non disponible
8
SCREW
7517289
9999999
Non disponible
9
SPRING LOCK WASHER
7552603
$1,49 Prix unitaire TTC
10
BOLT
7515522
$6,99 Prix unitaire TTC
11
MOUNT TRANSMISSION BLK
5242820067
Non disponible
12
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponible

Retrouvez sur cette page le schéma détaillé SUPPORT TRANSMISSION POLARIS. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine POLARIS.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
